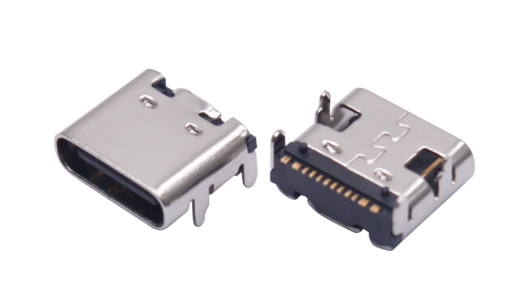

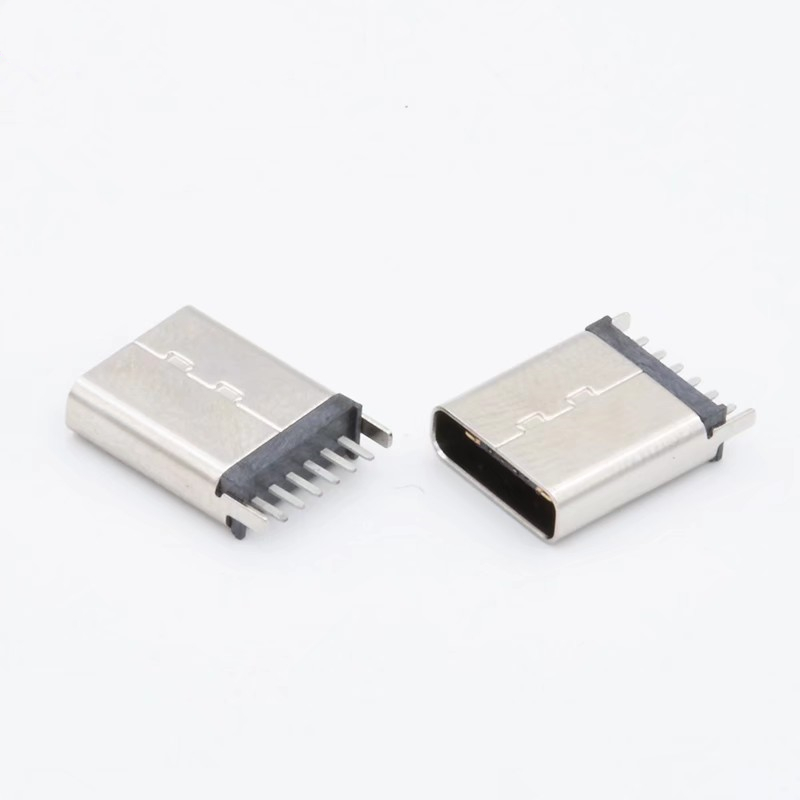

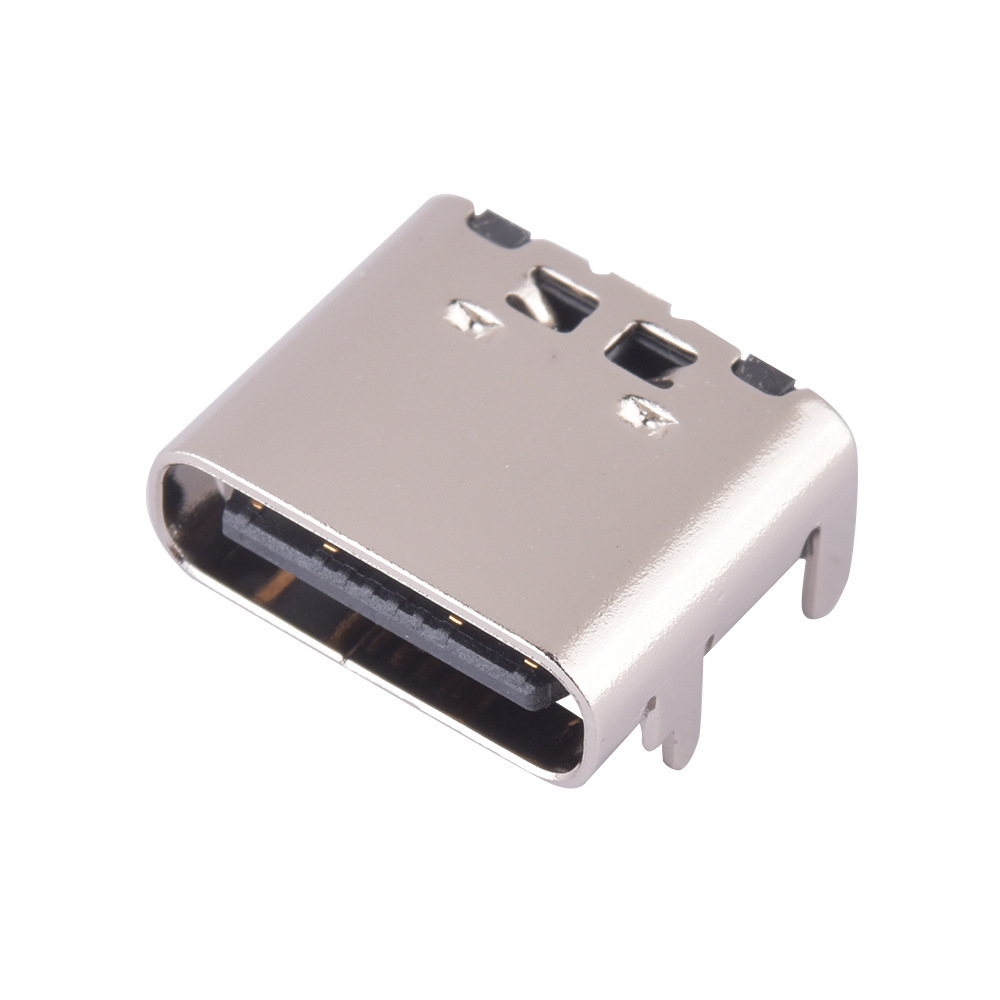

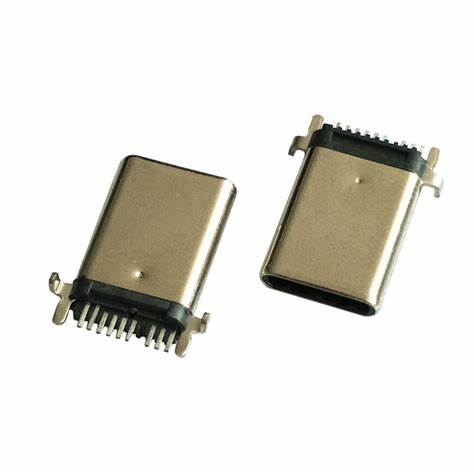

厂家供应TYPE-C 母座 6-14-16-24PIN，欢迎联系！

TYPE-C 母座 指的是设备（主机端）上安装的 USB Type-C 插座。它是与 USB Type-C 公头（线缆端）配合使用的接口。

以下是关于 TYPE-C 母座的关键信息：

1. 物理特性：

• 对称设计： 最显著的特点是上下对称的椭圆形设计。这意味着线缆的公头可以正反两面插入母座，无需区分方向，极大提高了易用性。

• 尺寸： 比传统的 USB-A 接口小，比 Micro-USB 略大且更坚固。标准尺寸约为 8.4mm x 2.6mm。

• 引脚数： 标准 USB Type-C 母座内部有 24 个引脚（12个在顶部，12个在底部）。这些引脚以中心对称的方式排列，是实现正反插功能的基础。引脚用于供电、数据传输（USB 2.0/3.x/4）、视频信号（DisplayPort Alt Mode）、模拟音频等。

2. 核心功能与能力：

• 支持 DisplayPort Alternate Mode (DP Alt Mode)，可以直接通过 USB-C 母座输出视频信号到显示器（通常需要支持 DP Alt Mode 的线缆）。

• 部分设备也支持 HDMI Alt Mode 或 MHL Alt Mode，但这不如 DP Alt Mode 普及。

• 支持高分辨率和高刷新率输出（如 4K, 5K, 8K，具体取决于设备能力和协议版本）。

• 支持高达 100W (20V/5A) 甚至更高（通过扩展功率范围 EPR，可达 240W (48V/5A)）的双向供电。

• 这意味着设备可以通过母座接收电力（如手机、笔记本充电），也可以输出电力（如笔记本给手机充电，显示器给笔记本供电）。

• 比旧 USB 接口（通常最大 7.5W-15W）强大得多。

• 支持 USB 2.0 (480 Mbps)

• 支持 USB 3.2 Gen 1 (5 Gbps，原名 USB 3.0/3.1 Gen 1)

• 支持 USB 3.2 Gen 2 (10 Gbps，原名 USB 3.1 Gen 2)

• 支持 USB 3.2 Gen 2x2 (20 Gbps)

• 支持 USB4 (20 Gbps / 40 Gbps) 和 Thunderbolt 3/4 (40 Gbps)

• 多功能性： 不仅仅是数据传输接口，更是集数据传输、电力传输、视频输出于一体的多功能接口。

• 高速数据传输：

• 高功率电力传输 (USB PD)：

• 视频输出 (Alt Mode)：

• 模拟音频输出： 支持通过 USB-C 转 3.5mm 耳机孔的转接头输出模拟音频信号（需要设备支持）。

3. 应用场景 (设备端)：

• 现代智能手机和平板电脑： 主要的充电和数据接口，逐步取代 Micro-USB 和 Lightning。

• 笔记本电脑和超极本： 越来越成为唯一的物理接口，用于充电、数据传输、外接显示器、扩展坞连接。

• 显示器： 用于接收视频输入（来自笔记本），并同时为连接的笔记本供电（USB-C PD）。

• 扩展坞： 核心接口，连接主机（笔记本）。

• 游戏机： 如 Nintendo Switch 的底座和主机充电口。

• 外置存储设备： 高速 SSD 硬盘盒。

• 充电器/适配器： 输出端接口。

• 音频设备： 高端 DAC/耳放、USB-C 耳机。

• 其他电子设备： 相机、无人机、开发板等。

4. 母座类型：

• USB 2.0 Type-C 母座： 仅使用部分引脚实现 USB 2.0 数据和基础充电（通常 15W 或以下）。

• 全功能 (Full-Featured) Type-C 母座： 包含所有 24 个引脚，支持 USB 3.x/4 高速数据、高功率 USB PD、DP Alt Mode 等。这是高端设备（如笔记本、旗舰手机、显示器）上常见的类型。

• 虽然物理接口形状是标准的，但内部连接的引脚功能和性能可能因设备而异（取决于设备支持的 USB 版本、PD 功率等级、是否支持 Alt Mode 等）。

• 主要分为：

5. 优点总结：

• 正反可插： 极大方便使用。

• 高带宽： 支持最新高速 USB 标准和 Thunderbolt。

• 高功率： 支持 USB PD，满足从手机到高性能笔记本的充电需求。

• 多功能集成： 一个接口替代多个旧接口（USB-A, HDMI, 充电口，甚至 3.5mm 耳机孔）。

• 更坚固耐用： 设计寿命通常比 Micro-USB 更长。

• 未来主流： 被广泛采用，成为电子设备接口的统一标准（尤其在欧盟强制要求后）。

6. 注意事项：

• 协议差异： 设备上母座的实际能力（速度、功率、视频支持）取决于设备本身的设计和成本。一个 Type-C 母座不一定支持所有功能。

• 线缆匹配： 要发挥母座的全部潜力（如高速数据传输、高功率快充、4K 视频输出），需要使用支持相应规格的 USB-C 线缆。

• 物理损坏： 虽然相对坚固，但频繁插拔或受力不当仍可能损坏母座内部的针脚或焊点。

简单来说：TYPE-C 母座就是你设备（手机、电脑、充电器、显示器等）上的那个小椭圆形接口。它最大的特点是正反都能插，并且功能非常强大，能传数据、快充、连显示器，是现在和未来电子设备的主流接口。

如果你需要更具体的规格参数（如引脚定义、尺寸公差）或者讨论某个特定设备上的母座，可以进一步提问。

TYPE-C 母座关键特性总结
